Винтовые электрические компрессоры типа ДЭН укомплектованы автоматической системой регулирования частоты вращения двигателя за счёт применения частотного преобразователя.Наименование Производительность, приведённая к нормальным условиям, м3/мин. Давление конечное, номинальное, избыточное,МПа.
Наименование | Производительность, приведённая к нормальным условиям, м3/мин. | Давление конечное, номинальное, избыточное,МПа. | Мощность привода, кВт | Габаритные размеры, Д*Ш*В, мм / Масса, кг |
Компрессор ДЭН-7,5Ш Оптим | 1,1 / 0,78 | 0,7 / 1,0 | 7,5 | 940х600х750 (250) |
Компрессор ДЭН-7,5Ш-ОР Оптим | 1,1 / 0,78 | 0,7 / 1,0 | 7,5 | 1990х670х1450 (500) |
Компрессор ДЭН-11Ш Оптим | 1,76 / 1,52 | 0,7 / 1,0 | 11 | 940х600х750 (270) |
Компрессор ДЭН-11Ш-ОР Оптим | 1,76 / 1,52 | 0,7 / 1,0 | 11 | 1990х670х1450 (500) |
Компрессор ДЭН-18Ш Оптим | 2,95 / 2,56 / 2,1 | 0,75 / 1,0 / 1,3 | 18,5 | 1200х760х1005 (515) |
Компрессор ДЭН-22Ш Оптим | 3,6 / 3,23 / 2,85 | 0,75 / 1,0 / 1,3 | 22 | 1200х760х1005 (525) |
Компрессор ДЭН-30Ш Оптим | 5,4 / 4,75 / 4,0 | 0,75 / 1,0 / 1,3 | 30 | 1200х1000х1405 (820) |
Компрессор ДЭН-37Ш Оптим | 6,18 / 5,42 / 4,47 | 0,75 / 1,0 / 1,3 | 37 | 1200х1000х1405 (850) |
Компрессор ДЭН-45Ш Оптим | 7,12 / 6,2 | 0,75 / 1,0 | 45 | 1620х1200х1480 (850) |
Компрессор ДЭН-45ШМ Оптим | 6,5 | 1,0 | 45 | 1610х1000х1530 (850) |
Компрессор ДЭН-55Ш Оптим | 9,5 / 8,4 / 7,4 | 0,75 / 1,0 / 1,3 | 55 | 1620х1200х1890 (1190) |
Компрессор ДЭН-75Ш Оптим | 11,2 / 9,2 / 7,4 | 0,75 / 1,0 / 1,3 | 75 | 1620х1200х1480 (1300) |
Компрессор ДЭН-90Ш Оптим | 14,7 / 13,3 / 11,0 | 0,75 / 1,0 / 1,3 | 90 | 1960х1340х1632 (1700) |
Компрессор ДЭН-110Ш Оптим | 18,0 / 16,0 / 12,8 | 0,75 / 1,0 / 1,3 | 110 | 1960х1340х1632 (1800) |
Компрессор ДЭН-132ШМ Оптим | 21,4 / 15,7 | 0,7 / 1,0 | 132 | 2500х1450х1820(2400) |
Компрессор ДЭН-160ШМ Оптим | 27,5 / 25,17 | 0,75 / 1,0 | 160 | 2950х1800х1956 (3750) |
Компрессор ДЭН-200ШМ Оптим | 30,4 | 1,0 | 200 | 2950х1800х1956 (3750) |
Компрессор ДЭН-250ШМ Оптим | 40 | до 0,75 | 250 | 2900х2100х2100 (модуль сжатия) 1600х1000х1900 (модуль охлаждения) 1020х480х1502 (модуль управления) Масса (4650) |
Его применение позволяет:
· Подавать потребителю столько сжатого воздуха, сколько необходимо в данный момент времени.

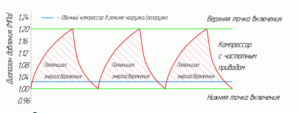

· Поддерживать избыточное давление в системе с точностью 0,01 МПа. Неоправданное увеличение давления на 0,1 МПа повышает энергопотребление на 6 – 8%.

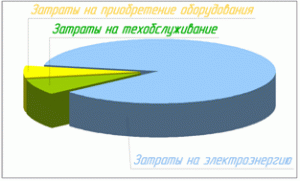

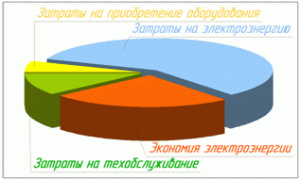

· Отказаться от стандартного режима работы компрессорной установки «работа – холостой ход — остановка», таким образом сократить потребление электроэнергии в режиме холостого хода. Экономия в данном случае превышает 30%, в зависимости от режима работы.
· Уменьшить нагрузку на электросеть предприятия, так как пусковые токи не превышают рабочих параметров.
· Повысить ресурс компрессорной установки за счет работы компрессора при пониженной частоте вращения вала двигателя. компрессорная установка с преобразователем частоты
При работе группы винтовых электрических компрессоров, для регулирования производительности достаточно всего одной компрессорной установки с частотником. Компрессор с частотным преобразователем снижает неравномерность расхода воздуха (поддерживая стабильное давление в пневмосети) и, по необходимости, вводит или ыводит в работу установки без преобразователей частоты.
Использование частотного привода предусматривает дополнительные функции защиты:
тепловая защита при помощи терморезисторов
защита привода благодаря пропуску резонансных частот.
