Назначение
Основное назначение скважинных насосов подача воды из скважин, колодцев, цистерн. Предназначен для подъема воды общей минерализацией не более 1500 мг/л, с водородным показателем рН=6,5-9,5, с температурой до 25°С, с массовой долей твердых механических примесей не более 0,005%, с содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.
Применение
- водоснабжение коммунальное, промышленное и сельскохозяйственное;
- водопонижение уровня грунтовых вод;
- мелиорация, орошение полей и садов.
| Технические характеристики | ||||
| Марка агрегата | Диаметр обсадной трубы, дюймов | Подача, м³/ч | Напор, м | Мощность электродвигателя, кВт |
|---|---|---|---|---|
| Насос ЭЦВ 6 | От 5 до 50 | От 18 до 300 | От 3 до 22 | |
| Насос ЭЦВ 8 | От 20 до 100 | От 11 до 460 | От 3 до 75 | |
| Материалы | ||||
| Деталь | Материал | Обозначение | ||
|---|---|---|---|---|
| Корпус | Чугун | EN-JL-1030 | ||
| Вал | Нержавеющая сталь | 1.4301 | ||
| Ротор | Нержавеющая сталь | 1.4301 | ||
| Корпус двигателя | Чугун | EN-JL-1030 | ||
| Рабочие колеса | Чугун | EN-JL-1030 | ||
Конструкция

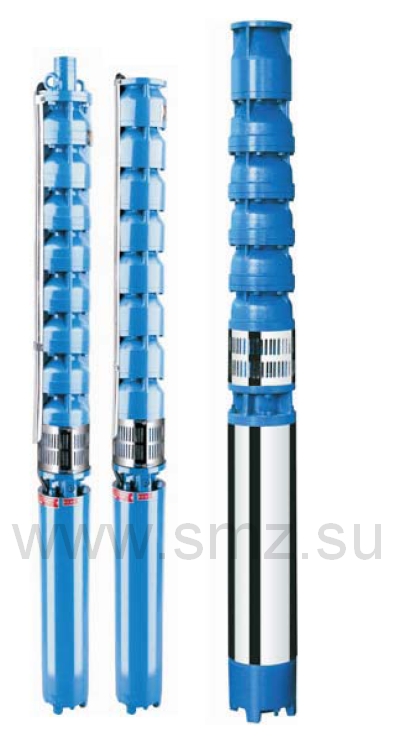

Скважинные насосы типа ЭЦВ состоит из асинхронного электродвигателя и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насосного агрегата и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц.
Срок службы
до 25 000 часов, далее следует замена легколомающихся частей, после чего насос можно использовать далее.
Электродвигатель
Электродвигатели скважинного насоса ЭЦВ типа ПЭДВ ( П — погружной, ЭД-электродвигатель, В- водозаполненный).
Электродвигатель насосного агрегата водонаполненный с короткозамкнутым ротором, в вертикальном исполнении, трехфазный, с асинхронной частотой вращения 3000 об/мин. Обмотка ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Комплектация
- насосный агрегат;
- погружной электродвигатель;
- токоподводящего кабель – 10м.
Дополнительная комплектация
- комплект поплавковых датчиков;
- токопроводящий кабель — 50 м;
- шкаф управления насосами КИТ ШУ;
- рабочее колесо;
- хомут для крепления токопроводящего кабеля;
- запорная арматура.
Монтаж
Скважинный насос ЭЦВ подвешивается в скважине на колонне водоподъемных труб и опускается в воду на такую глубину, чтобы верхний фланец клапанной коробки находился ниже динамического уровня в скважине не менее чем на 1,5м.
Достоинства скважинного насоса ЭЦВ
Каждая ступень погружного насоса состоит из рабочего колеса, лопаточного отвода и обоймы. Вода поступает в насос через корпус основания на рабочее колесо, изготавливаемое из чугуна. Подшипники насоса смазываются откачиваемой водой. Скважинный насос ЭЦВ оснащен обратным клапаном тарельчатого или шарикового типа, который, удерживая столб воды в трубопроводе при остановках насоса, облегчает повторный запуск насосного агрегата и предохраняет от обратного вращения колес насоса и электродвигателя при внезапном отключении последнего.
