Назначение
Вакуумный насос серии КИТ НВ РЛ используется для откачки воздуха и неагрессивных газов.
Применение
- упаковка под вакуумом;
- вакуумные куттеры и шприцы;
- мембранно-вакуумные прессы;
- формовка изделий из стеклоткани;
- автоматические вакуумные захваты;
- загрузка сыпучих веществ в бункеры;
- дегазация масел, смол, полимеров.

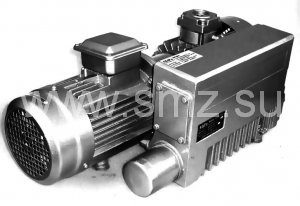

Вакуумные насосы серии КИТ НВ РЛ классические маслосмазываемые ротационно-лопастные вакуумные насосы, сочетающие проверенный годами принцип работы и инновационные разработки Средневолжского Машиностроительного Завода.
| Технические характеристики | ||||||
| Модель | Расход, куб.м/час | Предельное остаточное полное давление, мбар | Мощность эл-ля, кВт | Уровень шума, дБ (А) | Вес, кг | Всасывающий патрубок |
|---|---|---|---|---|---|---|
| КИТ НВ РЛ20 | 20 | 0.8 | 0.9 | 64 | 18 | 1/2″ |
| КИТ НВ РЛ100 | 100 | 0.5 | 3 | 68 | 80 | 1 1/4″ |
| КИТ НВ РЛ250 | 250 | 0.5 | 5.5 | 76 | 200 | 2″ |
| Материалы | ||||
| Деталь | Материал | Обозначение | ||
|---|---|---|---|---|
| Корпус | Силумин | АЛ | ||
| Вал | Нержавеющая сталь | 1.4301 | ||
| Ротор | Нержавеющая сталь | 1.4301 | ||
Конструкция
Вакуумный насос имеет циркуляционную систему смазки со встроенным высокоэффективным блоком маслосепарции, обеспечивающим:
- значительное снижение концентрации паров масла в выбрасываемом воздухе;
- очистку масла посредством масленого фильтра;
- охлаждение масла до рабочей температуры.
Достоинства вакуумного роторнно-лопастного насоса КИТ НВ РЛ
Ротор насосов установлен на удлиненном вале электродвигателя, что позволяет отказаться от использования изнашивающихся эластичных муфт. Главные преимущества такой конструкции: простота технического обслуживания, надежность, более компактная конструкция.
Комплектация
- вакуумный насос;
- муфта с внешней резьбой.
Дополнительная комплектация
- вакуумметры;
- предохранительные клапаны;
- реле вакуума;
- патрубки;
- клапаны для регулирования уровня вакуума;
- звукоизолирующий кожух.
Требования к монтажу вакуумного насоса
Для обеспечения правильной работы насоса необходимо расположить его в соответствии со следующими условиями:
- обеспечить достаточное пространство по периметру насоса, чтобы сторона вентиляции была свободна;
- обеспечит установку насоса, на основание блокирующее передачу вибрации насоса;
- обеспечить вентиляцию помещения.
