ЗАО “Челябинский компрессорный завод” производит готовые, а так же оперативно выполняет специальные запросы по реализации компрессорных станций на основе: — Блок-Контейнеров Компрессорных – БКК — Модульных Компрессорных Станций – МКС
БКК (МКС) представляют из себя автономные компрессорные станции, изготовленные согласно техническому заданию заказчика (соответствие ТУ 3643-364-51470687-2006, сертификат соответствия РОСС RU МП02.В00876) и предназначены для обеспечения качественным сжатым воздухом пневматических систем различных отраслей промышленности.
Возможна эксплуатация при температуре окружающего воздуха от -40°С, до +40°С в стандартном исполнении, либо от -60°С, до +40°С (в исполнении «СЕВЕР») и от -40°С, до +50°С в исполнении «ТРОПИК».
| Наименование | Производительность, м3/мин. общая / при работе одной КУ |
Номинальное давление изб. МПа (КГС/М2) |
Установленная мощность, кВт |
|---|---|---|---|
| Блок контейнер компрессорный БКК-3/7-1 |
3,0 / 3,0 | 0,7 (7) | 28 |
| Блок контейнер компрессорный БКК-3/7-1 | 3,0 / 2,6 | 0,7 (7) | 28 |
| Блок контейнер компрессорный БКК-6/7-2 | 6,0 / 3,0 | 0,7 (7) | 46 |
| Блок контейнер компрессорный БКК-6/7-2 | 6,0 / 2,6 | 0,7 (7) | 46 |
| Блок контейнер компрессорный БКК-6/7-2 | 6,0 / 2,6 | 0,7 (7) | 46 |
| Блок контейнер компрессорный БКК-3,3/7-1 | 3,3 / 3,3 | 0,7 (7) | 32 |
| Блок контейнер компрессорный БКК-3,3/7-1 | 3,3 / 3,3 | 0,7 (7) | 32 |
| Блок контейнер компрессорный БКК-3,3/7-1 | 3,3 / 3,3 | 0,7 (7) | 54 |
| Блок контейнер компрессорный БКК-6,6/7-2 | 6,6 / 3,3 | 0,7 (7) | 54 |
| Блок контейнер компрессорный БКК-6,6/7-2 | 6,6 / 3,3 | 0,7 (7) | 54 |
| Блок контейнер компрессорный БКК-4,2/10-1 | 4,2 / 4,2 | 1,0 (10) | 40 |
| Блок контейнер компрессорный БКК-4,2/10-1 | 4,2 / 4,2 | 1,0 (10) | 40 |
| Блок контейнер компрессорный БКК-8,4/10-2 | 8,4 / 4,2 | 1,0 (10) | 70 |
| Блок контейнер компрессорный БКК-8,4/10-2 | 8,4 / 4,2 | 1,0 (10) | 70 |
| Блок контейнер компрессорный БКК-8,4/10-2 | 8,4 / 4,2 | 1,0 (10) | 70 |
| Блок контейнер компрессорный БКК-4,8/10-1 | 4,8 / 4,8 | 1,0 (10) | 47 |
| Блок контейнер компрессорный БКК-4,8/10-1 | 4,8 / 4,8 | 1,0 (10) | 47 |
| Блок контейнер компрессорный БКК-9,6/10-2 | 9,6 / 4,8 | 1,0 (10) | 84 |
| Блок контейнер компрессорный БКК-9,6/10-2 | 9,6 / 4,8 | 1,0 (10) | 84 |
| Блок контейнер компрессорный БКК-9,6/10-2 | 9,6 / 4,8 | 1,0 (10) | 84 |
| Блок контейнер компрессорный БКК-6,5/10-1 | 6,5 / 6,5 | 1,0 (10) | 55 |
| Блок контейнер компрессорный БКК-6,5/10-1 | 6,5 / 5,7 | 1,0 (10) | 55 |
| Блок контейнер компрессорный БКК-13/10-2 | 13,0 / 6,5 | 1,0 (10) | 100 |
| Блок контейнер компрессорный БКК-13/10-2 | 13,0 / 5,7 | 1,0 (10) | 100 |
| Блок контейнер компрессорный БКК-13/10-2 | 13,0 / 5,7 | 1,0 (10) | 100 |
| Блок контейнер компрессорный БКК-7/10-1 | 7 / 7 | 1,0 (10) | 65 |
| Блок контейнер компрессорный БКК-7/10-1 | 7 / 7 | 1,0 (10) | 65 |
| Блок контейнер компрессорный БКК-14/10-2 | 14,0 / 7 | 1,0 (10) | 140 |
| Блок контейнер компрессорный БКК-14/10-2 | 14,0 / 7 | 1,0 (10) | 140 |
| Блок контейнер компрессорный БКК-14/10-2 | 14,0 / 7 | 1,0 (10) | 140 |
| Блок контейнер компрессорный БКК-12/7-1 | 12 / 12 | 1,0 (10) | 85 |
| Блок контейнер компрессорный БКК-12/7-1 | 12 / 12 | 1,0 (10) | 85 |
| Блок контейнер компрессорный БКК-24/7-2 | 24 / 12 | 1,0 (10) | 160 |
| Блок контейнер компрессорный БКК-24/7-2 | 15,3 / 15,3 | 0,7 | 100 |
| Блок контейнер компрессорный БКК-24/7-2 | 24 / 12 | 1,0 (10) | 160 |
| Блок контейнер компрессорный БКК-15,3/7-1 | 15,3 / 15,3 | 0,7 | 100 |
| Блок контейнер компрессорный БКК-15,3/7-1 | 15,3 / 15,3 | 0,7 | 100 |
| Блок контейнер компрессорный БКК-30,6/7-2 | 30,6 / 15,3 | 0,7 | 190 |
| Блок контейнер компрессорный БКК-30,6/7-2 | 30,6 / 15,3 | 0,7 | 190 |
| Блок контейнер компрессорный БКК-30,6/7-2 | 30,6 / 15,3 | 0,7 | 190 |
| Блок контейнер компрессорный БКК-42/7-1 | 21 / 42 | 0,7 (7) | 250 |

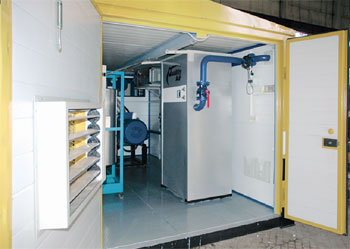

Модульные компрессорные станции (МКС) предлагаются в максимальной заводской готовности, оборудованные электроарматурой, а так же элементами жизнеобеспечения. В них устанавливаются компрессорные установки и, если необходимо, оборудование по подготовке сжатого воздуха. Таким образом, МКС — это автономные компрессорные станции, для работы которых требуется лишь ровная горизонтальная поверхность и возможность подключения электропитания.

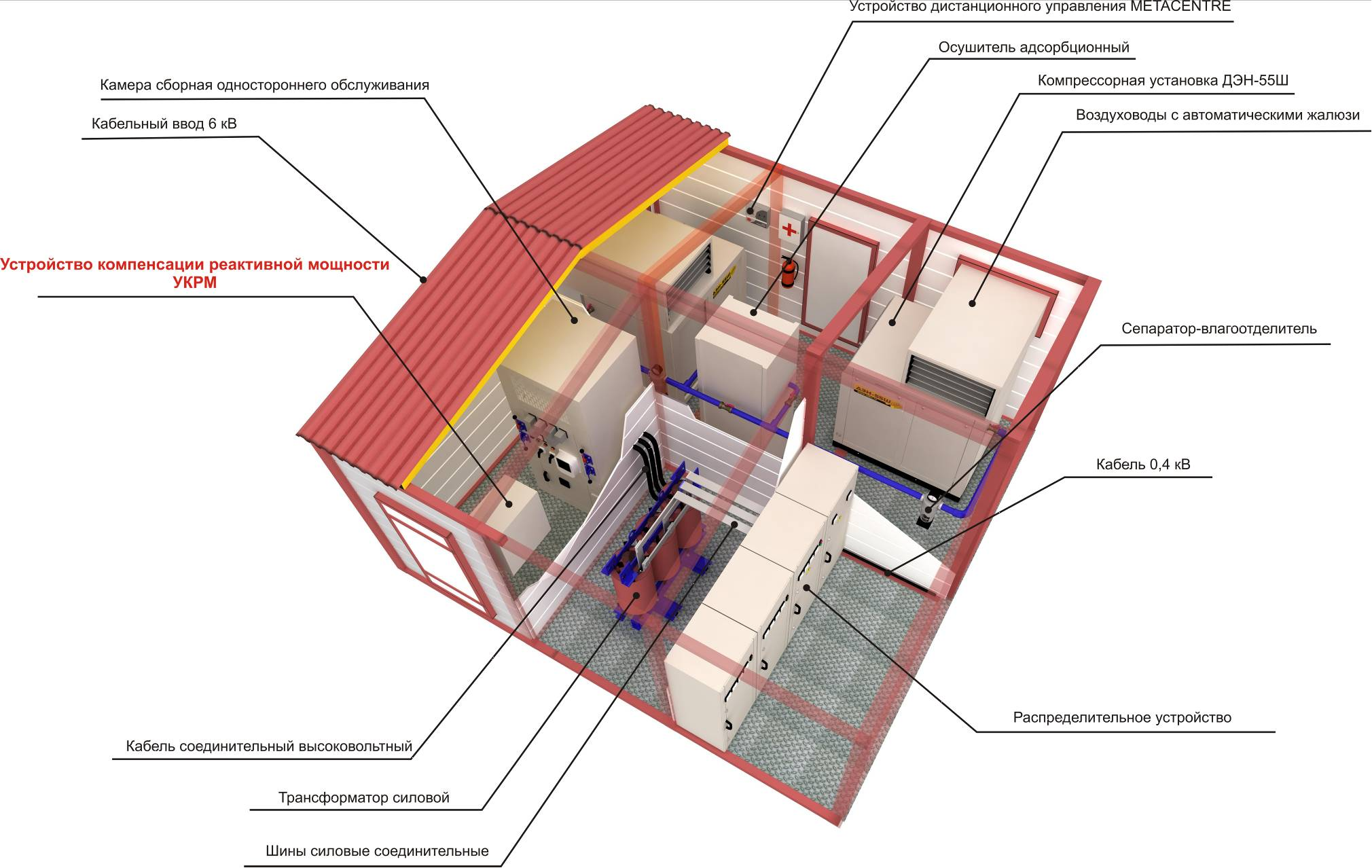

Все наши модульные компрессорные станции (МКС) собраны на основе блок — бокса, состоящего из бескаркасных трехслойных панелей с утеплителем. Наше предприятие может предложить несколько типоразмеров станций. Как правило, блок — бокс укомплектован и монорельсом с передвижной талью различной грузоподъемности.
В Модульной Компрессорной Станции (БКК) имеются впускные и выпускные окна, укомплектованные системой заслонок с автоматическими жалюзи. Благодаря этому поддерживается оптимальная температура работы компрессорной установки.
Даже в базовой комплектации каждая станция (блок-контейнер) оборудована:
приборами освещения;
надежной электрической отопительной системой;
системой пожаротушения (автоматической).
Модульные компрессорные станции МКС производства ЗАО «Челябинский компрессорный завод» обладают рядом преимуществ, в число которых входят:
По необходимости комплектация станции различными типами компрессорных установок (винтовыми, как с электрическим, так и с дизельным приводом; поршневыми компрессорами, а также дожимными установками и компрессорными установками высокого давления).
Любое необходимое оборудование может быть установлено по желанию заказчика.
Полная автоматизация Модульной Компрессорной Станции (МКС). Отпадает потребность в присутствии обслуживающего персонала.
Все БКК спроектированы, учитывая требования безопасности, а также экологические требования.
Отсутствие затрат на капитальное строительство, мобильность и возможность перемещения любым видом транспорта (платформой либо тралом).
Дополнительные опции МКС (модульных компрессорных станций):
Вывод информации на диспетчерский пункт с системы автоматического пожаротушения. Передающее оборудование.
Возможность вывода на диспетчерский пункт сигнала охранной сигнализации.
Дистанционное управление компрессорными станциями “METACENTRE” (производство CMC, Бельгия). Возможно управление компрессорной станцией с компьютера на расстоянии более 1000 метров.
Датчик-измеритель точки росы воздуха.
Сепаратор очистки конденсата от масла.
Система включения аварийного освещения.
Система подготовки сжатого воздуха.
Подбор оборудования для установки в БКК (МКС) осуществляется согласно заполненному Вами опросному листу.
Компрессорные установки типа ДЭН (возможно установленные в БКК) позволяют получить воздух по 8-му классу промышленной чистоты. Если нужна более тщательная очистки и осушка, то наши модульные компрессорные станции (МКС) могут быть укомплектованы дополнительным оборудованием, которое позволит получить сжатый воздух даже 0-класса промышленной чистоты.
Можем предложить осушители холодильного либо адсорбционного типа (как горячей так и с холодной регенерацией), систему фильтрации углеводородов и пыли. Если есть потребность в абсолютно безмаслянном сжатом воздухе, то мы можем предложить установку системы каталитического разложения углеводородов EcoTecConverter.
Специалистами ЗАО ЧКЗ разработано новое техническое решение для ускоренной зарядки и опробования тормозных систем подвижного состава железнодорожного транспорта (УЗОТ). Данный проект представляет из себя винтовые компрессорные станции, модульные- контейнерные типов: БКК, МКС, МК в которых установлены устройства для ускоренной зарядки и опробования тормозов (далее УЗОТ) подвижного состава железнодорожного транспорта. Главное преимущество состоит в том, что устройство УЗОТ и компрессорные установки установлены в одном блок-боксе.
Модульная компрессорная станция с устройством УЗОТ обладает рядом преимуществ:
значительное уменьшение стоимости сооружения станции,
минимальные сроки возведения станции (обычно стандартная схема проектируется и строится не менее одного года),
отсутствие в необходимости возведения протяженных трубопроводов между компрессорной установкой и УЗОТ, а, значит, отсутствуют утечки, и нет перепада давления,
возможность быстрого перемещения модульной станции при необходимости,
простота в обслуживании. Полная автономность станции (автоматическая система отопления и пожаротушения),
разработанная конструкция обладает значительно большим КПД, в следствии отсутствия потери в трубопроводах. Электрические обогреватели используются только при запуске станции, дальнейший обогрев БКК производится за счет работающих из компрессорных установок.
управление компрессорными установками и устройством УЗОТ осуществляется с оператором с одного рабочего места.
Станция может быть укомплектована одним или несколькими устройствами УЗОТ. Электронный блок управления может быть установлен в блок — контейнере либо в диспетчерском пункте. Управление УЗОТ может осуществляться при помощи персонального компьютера, который возможно расположить в диспетчерском пункте. Таким образом, с одного персонального компьютера управляется и УЗОТ и компрессорные установки.
Дополнительно есть возможность установки в блок-контейнере сепаратора, позволяющего отделить конденсат от масла, тем самым решая проблему утилизации.
